DIAGRAMAS DE ACTIVIDADES MÚLTIPLES

   DEFINICIÓN:

El Diagrama de Actividades Múltiples es un gráfico en el que se registran las respectivas actividades de varios objetos de estudio en una estación de trabajo, tales como operario(s) y máquina(s) o equipo(s), según una escala de tiempos común para demostrar la correlación que existe entre ellos.

Representando todo esto, se podrá analizar y mejorar el método y balancear el tiempo asignado entre el trabajo del hombre y el de la máquina.

Con el avance de la tecnología, hoy en día existe maquinaria y equipo en planta que trabajan automáticamente, dándose la situación de que el personal a cargo pase gran parte de su tiempo vigilando o simplemente ocioso.

 UTILIZACIÓN:

a)    Nos va a ayudar a reunir información referente a las actividades múltiples que se suscitan en una determinada operación.

b)    Ayuda a diseñar una mejor utilización de la maquinaria o equipo.

c)    Sirve también para establecer el acoplamiento de máquinas (cuando dos máquinas son atendidas por un operario).

    TIPOS DE DIAGRAMAS:

a)    Diagrama hombre - máquina.

b)    Diagrama hombre - varias máquinas.

c)    Diagrama de cuadrilla o diagrama del trabajo de varios hombres.

d)    Diagrama varios hombres - varias máquinas.

e)    Diagrama varios hombres - una máquina.

 REGLAS PARA DIAGRAMAR:

a)    Este diagrama debe ser confeccionado en una hoja cuadriculada o, en su defecto, en un formato tamaño A-4.

b)    En cualquiera de los dos casos, el diagrama debe de presentar un encabezado y un cuerpo. El encabezado deberá contener la siguiente información:

­   Nombre de la operación

­   Nombre del producto en estudio

­   Nombre de la máquina (velocidad y avance)

­   Nombre del operario

­   Nombre de la persona a cargo del estudio

­   Fecha de la realización del estudio.

c)    Trazar dos líneas verticales al lado izquierdo de la hoja, que nos servirán de escalas para tener un control del tiempo transcurrido por cada una de las actividades emprendidas por el hombre. Una de ellas va a ser escala parcial; y la otra, escala total o acumulada.

d)    Paralelas a las líneas anteriores, se trazan columnas, dependiendo del número de objetos en estudio (hombres y máquinas).

e)    Dentro de las columnas se sombrearán espacios de tiempo en los cuales el operario o la máquina se encuentren ocupados y se dejarán espacios en blanco para aquellas situaciones en que no se hace nada. Cada ruptura mediante una línea horizontal en las columnas, indicará que el objeto en estudio cambió de actividad.

Además, los valores de los tiempos de cada una de las actividades que se registra deben representar los tiempos estándar; los cuales incluyen una tolerancia de fabricación que tenga en cuenta las necesidades personales, la fatiga y los retrasos inevitables. Al pie derecho de cada columna y junto al espacio sombreado se colocará el nombre de la actividad descrita.

     CÁLCULOS QUE SE OBTIENE DEL DIAGRAMA:

a)    Tiempo de ciclo: Es aquel período de tiempo en el cual el operario y la máquina cumplen con cada una de las actividades programadas para la pieza u objeto en estudio.

b)    Tiempo de trabajo del hombre. Es el período de tiempo por el cual el operario asignado cumple con las tareas de un ciclo.

c)    Tiempo de trabajo de la máquina. Es el tiempo de maquinado o ciclo puro de maquinado.

d)    Porcentaje de utilización del trabajo del hombre, que se calcula de la siguiente manera:

                                                    tiempo de trabajo del hombre    x 100

                                                    tiempo de ciclo

e)    Porcentaje de utilización de la máquina, cuyo cálculo se efectúa así:

                                     tiempo de maquinado     x 100

                                      tiempo del ciclo

f)     Producción por hora:

                                                                 60

                                               tiempo de ciclo en minutos

Debe tenerse en cuenta la unidad de producción que se obtiene por ciclo de trabajo.

g)    Capacidad de atención del hombre o número de máquinas que puede atender el hombre, que sirve para determinar el número más económico de máquinas que debe operar un trabajador:

                                                                                               100%

                                                        porcentaje de utilización del hombre (saturación)

DIAGRAMA HOMBRE - MÁQUINA

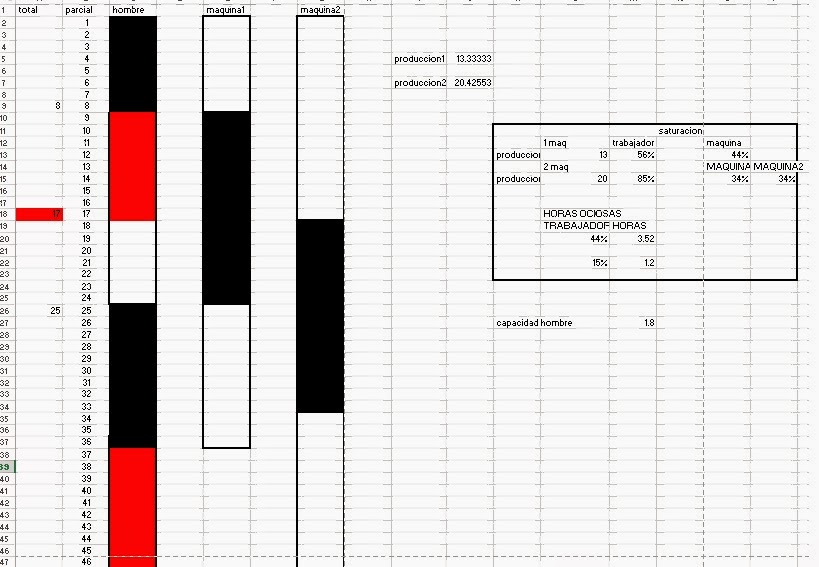

 Ejemplo 1:

como podemos observar en este ejemplo hombre-máquina se empieza trabajando con una sola maquina  y trabajando solo 36 min producirá 1 unidad  con un indice de productividad de 13 por ciclo con una saturación del hombre de 56% y para la maquina un 44%; con casi 4 horas ociosas.
Al implementar una maquina mas el hombre trabaja 47 min. y producirá 20 unidades por ciclo con una saturación de hombre del 85% con 34% para cada una de las dos maquinas ademas solo 1.2 horas ociosas, aumentando su indice de productividad a 20

Así notamos que la situación ideal seria un trabajo con dos maquinas  para una mayor producción y reducción de horas ociosas.

Ejemplo 2:

En este segundo ejemplo el trabajador utiliza 18 min. para un ciclo de las cuales solo labora 8 produciendo 1 unid por ciclo y un indice de productividad de 26.67  y utilizando 5 min de la maquina. Lo que resulta en una saturación del hombre de 44% y en la maquina un 56% con casi cuatro horas y media ociosas.

Al implementar una maquina mas se extiende el tiempo de ciclo a 23 min  con un indice de productividad de 41.74 ,una saturación del trabajador del 70% y en las maquinas un 43% c/u y una reducción de las horas ociosas a casi dos y media horas.
